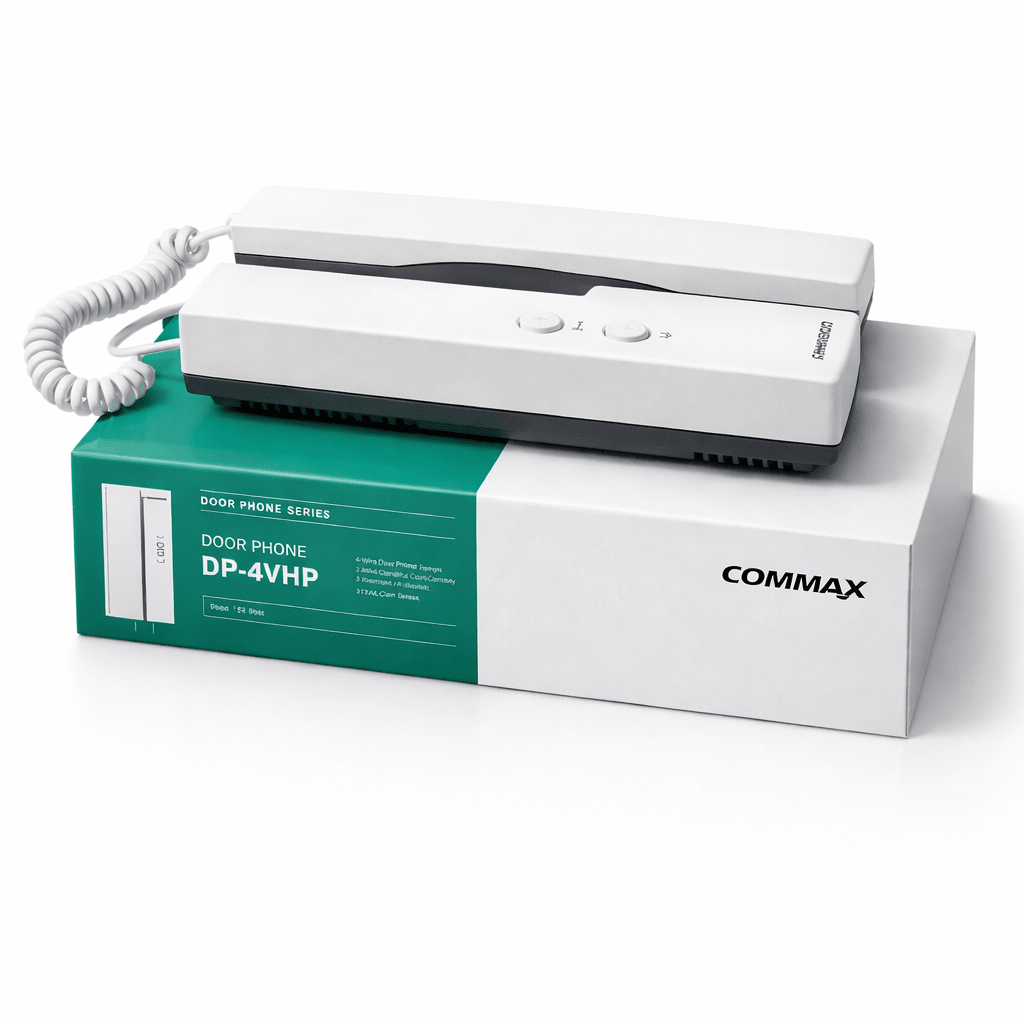

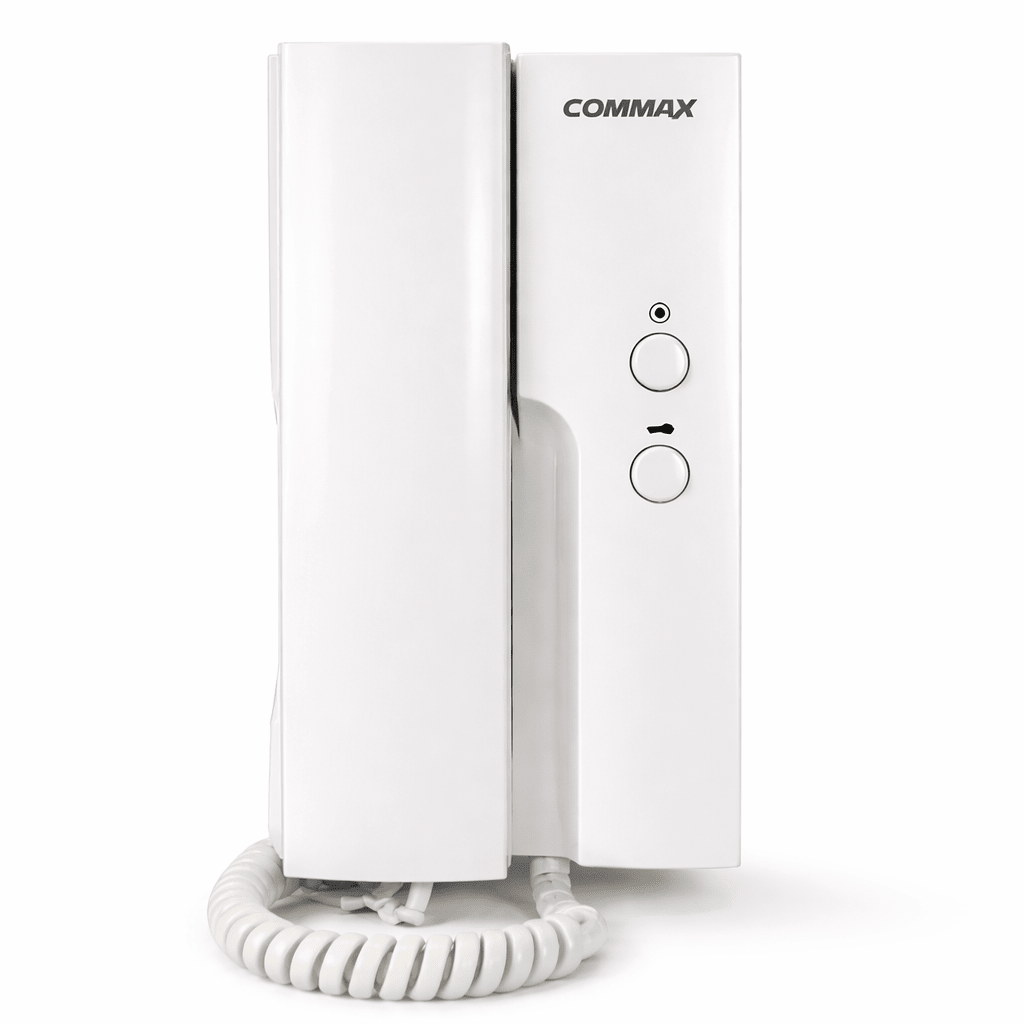

CITOFONO COMMAX DP/4VHP ADICIONAL PARA VIDEO PORTERO
El Commax DP-4VHP es un citófono / auricular de audio diseñado específicamente como extensión para sistemas de videoporteros Commax. Permite ampliar los puntos de atención dentro del hogar u oficina, ofreciendo comunicación directa con el monitor principal y el exterior, además de controlar el acceso.
Especificaciones Técnicas Principales
Característica Detalle| Tipo de cableado | 4 hilos hacia el monitor principal |
| Alimentación | 220V AC (directo a la red eléctrica o provisto por el monitor según la versión de placa) |
| Consumo | Máximo 4W - 4.5W |
| Tipo de montaje | Montaje superficial en pared |
| Funciones | Intercomunicación, llamada externa y apertura de chapa eléctrica |
| Distancia máxima | Hasta 28m (cable 0.5Ø) / 50m (cable 0.65Ø) / 70m (cable 0.8Ø) |
Funciones del Dispositivo
- Apertura de puerta: Cuenta con un botón dedicado para accionar la cerradura eléctrica de forma remota.
- Intercomunicación: Permite la comunicación privada (audio) entre el citófono adicional y el monitor de video principal.
- Atención de llamadas: Recibe la alerta sonora (timbre ding-dong) cuando tocan el botón en el frente de calle exterior.
Diagrama de Conexión Básica
La interconexión con el monitor de video Commax (modelos compatibles como las series CDV o CMV) se realiza mediante un esquema en paralelo de 4 líneas:
- Audio: Transmisión de voz entre los equipos.
- GND: Tierra común del sistema.
- Poder (VCC): Línea de alimentación de voltaje continuo.
- Datos / Video (Señal): Para coordinar las llamadas y timbrado.
Nota: La chapa o cerradura eléctrica suele cablearse directamente desde el monitor principal o el frente de calle, por lo que el comando de apertura del DP-4VHP viaja a través del bus de 4 hilos hacia la unidad central.
