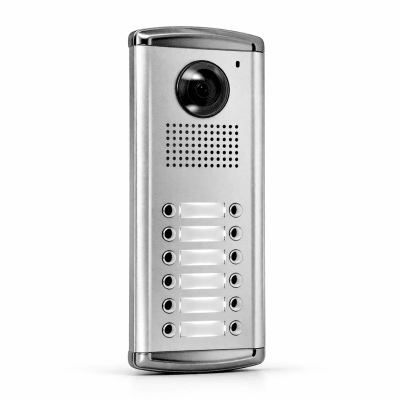

PLACA PORTERO CON CAMARA Y 12 BOTONES DE LLAMADA1

PLACA PORTERO CON CAMARA Y 12 BOTONES DE LLAMADA Video Portero Commax para casas, Condominio y Edificios.

COMMAX
$ 315.000
IVA incluido

El COMMAX DRC-12AC2 (o FFDRC/12AC2) es una placa de videoportero exterior multifamiliar de embutir con cámara integrada, diseñada para condominios medianos, complejos de oficinas o edificios residenciales que necesitan controlar el acceso y la comunicación independiente de hasta 12 departamentos o casas.

Sigue la misma línea analógica de acero inoxidable y tecnología que los modelos anteriores de 2, 4, 6, 8 y 10 botones.

Especificaciones Técnicas

  • Capacidad: 12 botones de llamado físicos e independientes con tarjeteros LED retroiluminados para los nombres de los copropietarios.
  • Cámara Integrada: Sensor CCD de 1/3" a color (sistemas NTSC o PAL) que permite regular mecánicamente el ángulo de visión de la lente hasta 13° (horizontal/vertical) al momento de empotrarla.
  • Visión Nocturna: Incorpora 2 lámparas LED blancas de alta intensidad que se activan automáticamente al presionar el timbre en la oscuridad.
  • Material: Panel frontal metálico de aluminio y acero de alta resistencia contra la intemperie y protección antivandálica.
  • Alimentación requerida: 12V DC (1A). (Se alimenta de forma óptima con la fuente RF-1A que revisamos al inicio de tus consultas).
  • Apertura de Puerta: Cuenta con un contacto seco (relé integrado con salida NO) para accionar de forma remota una cerradura eléctrica.

🔌 Esquema de Cableado (Estructura en Estrella)

Al igual que toda esta familia analógica de video de Commax, requiere una instalación multifilar de 4 hilos independientes por cada monitor:

  1. Conexión a Monitores: En la parte trasera de la placa trasera se ordenan las regletas de terminales por departamento. Se debe tirar un tramo exclusivo de 4 hilos (Audio, Video, Corriente y Tierra) desde el bloque del Botón 1 hacia el Monitor 1, un tramo independiente de 4 hilos del Botón 2 al Monitor 2, y de la misma manera hasta completar los 12 inmuebles.
  2. Monitores Compatibles: Es plenamente compatible con las pantallas analógicas de la línea Fine View (como las pantallas de 4.3 pulgadas CDV-43K2 o de 7 pulgadas CDV-70N2), además del citófono complementario de solo audio DP-4VHP.
  3. Alimentación General: La fuente RF-1A se conecta de manera centralizada en la bornera de energía de la placa de calle para dar soporte a la cámara, los circuitos de audio y la iluminación de los 12 tarjeteros.
