PLACA PORTERO CON CAMARA Y 4 BOTONES DE LLAMADA Video Portero Commax para casas, Condominio y Edificios

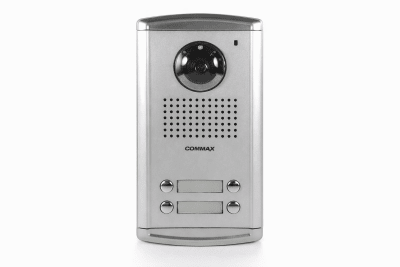

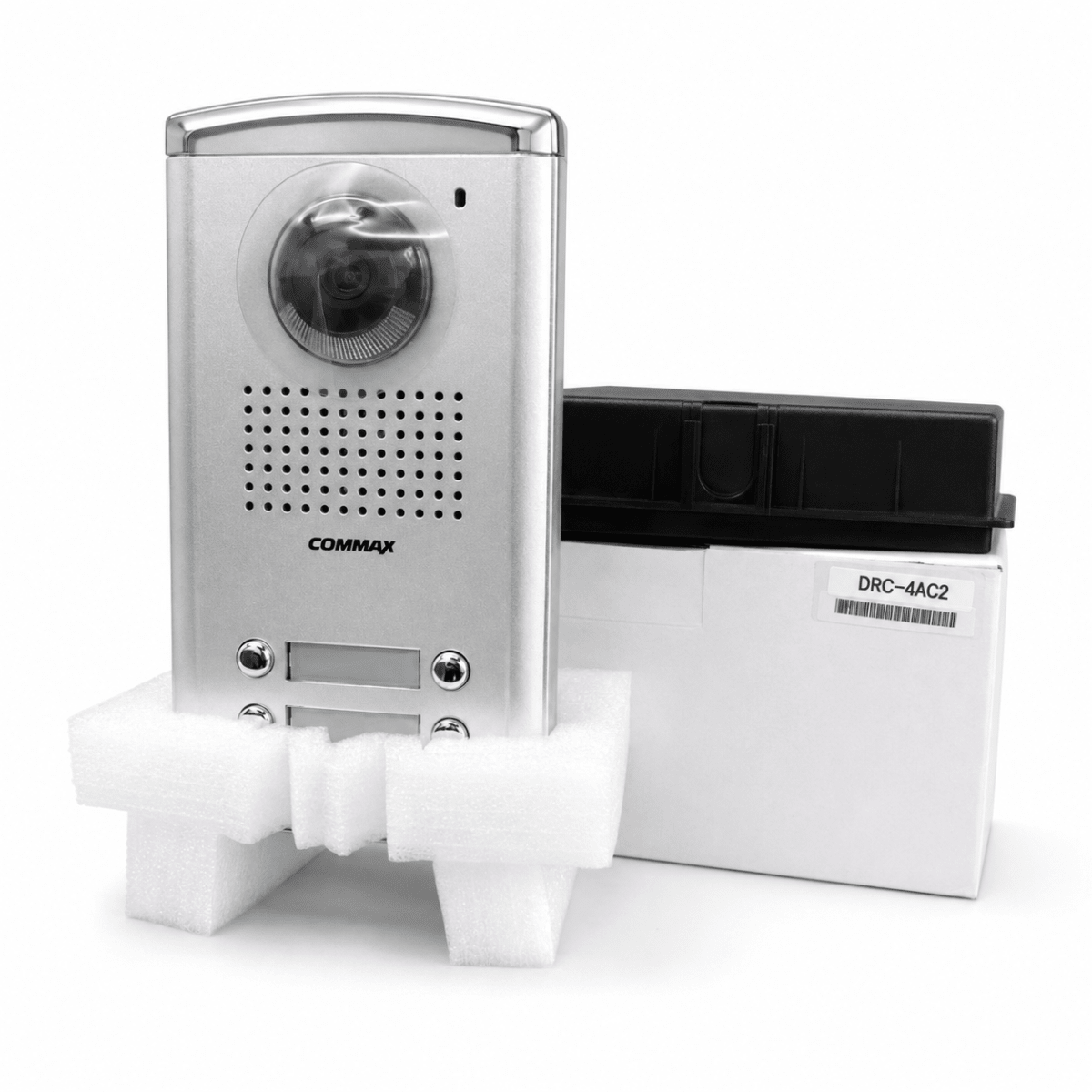

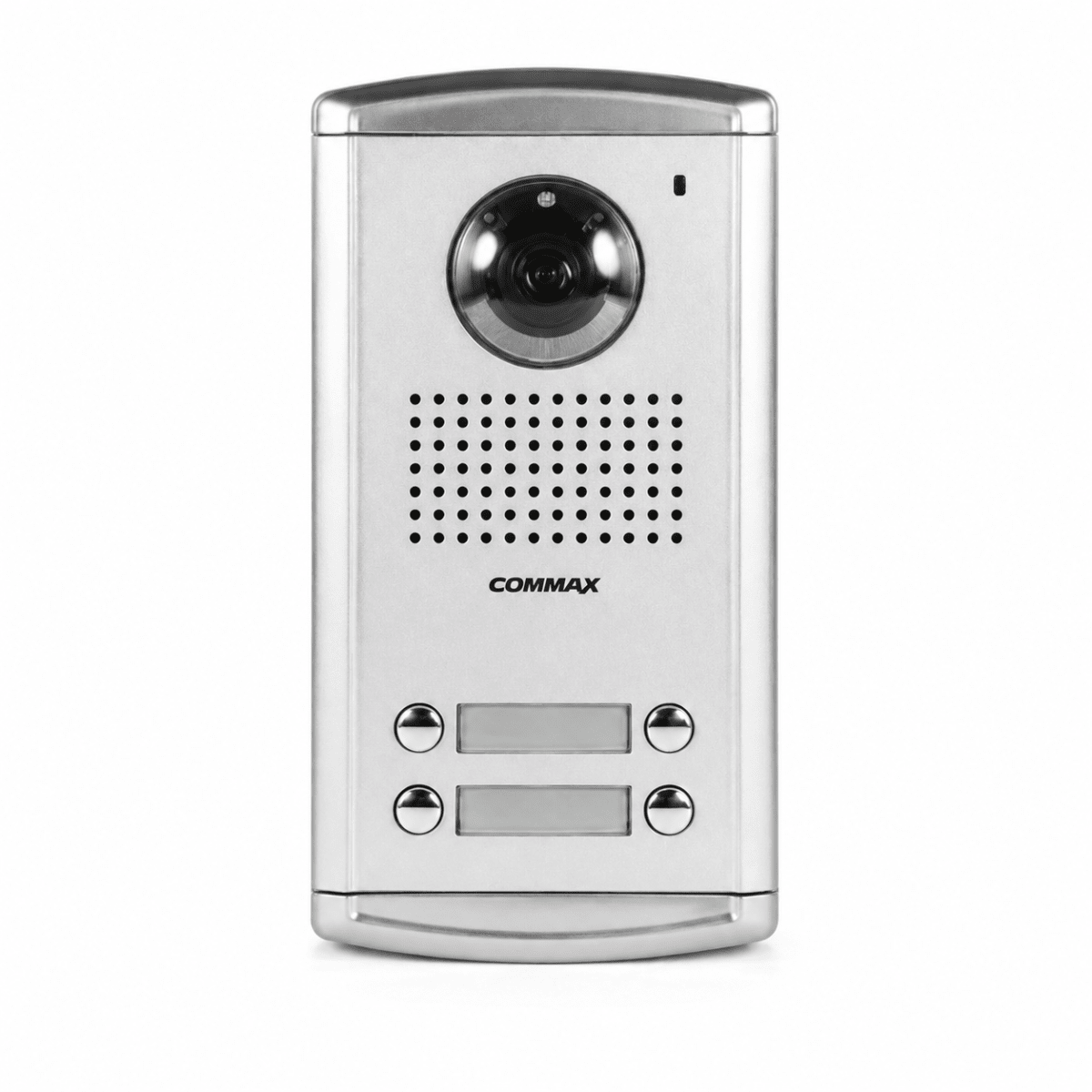

El COMMAX DRC-4AC2 (o FFDRC/4AC2) es una placa de videoportero exterior multifamiliar de embutir con cámara integrada, diseñada específicamente para condominios pequeños, edificios de baja altura, oficinas o terrenos compartidos de hasta 4 departamentos o casas independientes.

Al igual que la versión de 2 botones (DRC-2AC2) que vimos anteriormente, esta placa máster centraliza la transmisión de imagen a color y audio bidireccional de manera individual hacia cada vivienda.

Especificaciones Técnicas

• Capacidad: 4 botones de llamado físicos independientes con tarjeteros LED retroiluminados.
• Cámara Integrada: Lente color con ajuste manual de ángulo (horizontal/vertical) al momento del montaje. Incorpora un sensor día/noche.
• Visión Nocturna: Luces LED blancas de alta intensidad que se activan automáticamente cuando un visitante presiona el timbre en condiciones de oscuridad.
• Material: Panel frontal metálico robusto de alta resistencia mecánica, apto para la intemperie.
• Alimentación requerida: 12V DC (1A). (Es totalmente compatible con la fuente RF-1A que revisamos al principio de tus consultas).
• Apertura de Puerta: Cuenta con un contacto seco (relé integrado) para accionar una cerradura eléctrica.

 Esquema de Cableado (Estructura en Estrella)

A diferencia de los sistemas de audio que usan buses comunes, los videoporteros analógicos de Commax utilizan una instalación tipo estrella de 4 hilos independientes por monitor:

1. Conexión a Monitores: Tras la placa encontrarás regletas divididas por cada botón. Debes tirar un tramo exclusivo de 4 hilos desde la bornera del Botón 1 hasta el Monitor 1, otro tramo de 4 hilos del Botón 2 al Monitor 2, y así sucesivamente.
2. Monitores Compatibles: Funciona de forma óptima con las pantallas analógicas de la línea Fine View como los modelos CDV-43K2 (4.3 pulgadas) o CDV-70N2 (7 pulgadas), además del citófono de solo audio complementario DP-4VHP.
3. Energía: La fuente RF-1A se conecta directamente a la placa exterior para alimentar el módulo de video, los LED nocturnos y la botonera
