PLACA PORTERO CON CAMARA Y 14 BOTONES DE LLAMADA Video Portero Commax para casas, Condominio y Edificios.

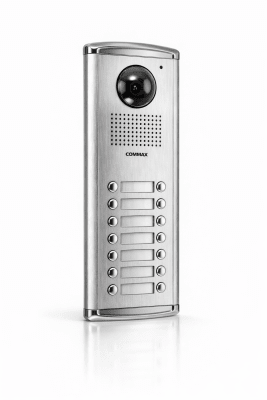

El COMMAX DRC-14AC2 (o FFDRC/14AC2) es una placa de videoportero exterior multifamiliar de embutir con cámara integrada, diseñada específicamente para condominios medianos, complejos habitacionales o edificios residenciales que requieren controlar el acceso y la comunicación independiente de hasta 14 departamentos o casas.

Esta unidad es la configuración analógica más grande de la serie AC2 antes de pasar a la opción máxima de 16 botones o a los sistemas puramente digitales.

Especificaciones Técnicas

• Capacidad: 14 botones de llamado físicos e independientes estructurados en doble columna con tarjeteros LED retroiluminados.
• Cámara Integrada: Lente a color con sensor CCD de 1/3" (sistemas NTSC/PAL) con un ángulo de visión de 68° horizontal y 55° vertical. Permite una regulación mecánica del ángulo de la lente de hasta ±20° al momento del montaje.
• Visión Nocturna: Incorpora 2 lámparas LED blancas de alta intensidad que se activan automáticamente si un visitante presiona el timbre en condiciones de oscuridad.
• Material: Panel frontal de acero inoxidable y aluminio de alta durabilidad, diseñado para soportar la intemperie y el desgaste en exteriores.
• Alimentación requerida: 12V DC (1A). (Se alimenta de forma óptima con la fuente RF-1A que revisamos al principio de la conversación).
• Apertura de Puerta: Cuenta con un contacto seco (relé integrado) para accionar a distancia una cerradura eléctrica.

Esquema de Cableado (Estructura en Estrella)

Al igual que toda esta familia analógica de video de Commax, requiere una instalación multifilar de 4 hilos independientes por cada monitor:

1. Conexión a Monitores: En la parte posterior se ubican las regletas de terminales ordenadas por botón. Se debe tirar un cable exclusivo de 4 hilos (Audio, Video, Corriente y Tierra) desde la bornera del Botón 1 hacia el Monitor 1, un tramo independiente de 4 hilos del Botón 2 al Monitor 2, y de igual forma hasta completar las 14 propiedades.
2. Monitores Compatibles: Es plenamente compatible con las pantallas analógicas de la línea Fine View (como las de 4.3 pulgadas CDV-43K2 o de 7 pulgadas CDV-70N2), además del citófono complementario de solo audio DP-4VHP.
3. Alimentación General: La fuente RF-1A se conecta directamente a la placa exterior para energizar la cámara, el sistema de audio de calle y la iluminación de los 14 tarjeteros.
