PLACA PORTERO CON CAMARA Y 16 BOTONES DE LLAMADA1

PLACA PORTERO CON CAMARA Y 16 BOTONES DE LLAMADA Video Portero Commax para casas, Condominio y Edificios.

COMMAX
$ 402.000
IVA incluido

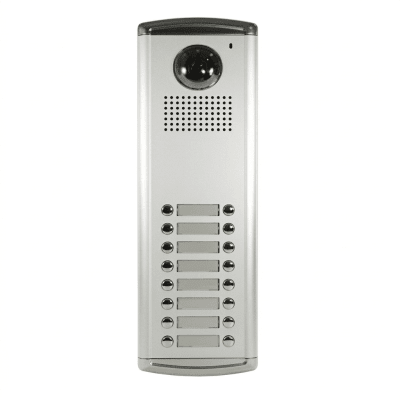

El COMMAX DRC-16AC2 (o FFDRC/16AC2) es una placa de videoportero exterior multifamiliar de embutir con cámara integrada, diseñada para condominios, complejos residenciales o edificios que requieren controlar el acceso y la comunicación independiente de hasta 16 departamentos o casas.

Este modelo representa el límite máximo de capacidad en botones físicos para la serie analógica AC2 de Commax. Si un proyecto supera las 16 unidades, la marca exige migrar a sus sistemas puramente digitales con teclado numérico.

Especificaciones Técnicas

  • Capacidad: 16 botones de llamado físicos e independientes distribuidos en doble columna, con tarjeteros LED retroiluminados.
  • Cámara Integrada: Lente a color con sensor CCD de 1/3" (sistemas NTSC/PAL) que permite una regulación mecánica manual de su ángulo de visión de hasta ±20° al momento de ser empotrada.
  • Visión Nocturna: Incorpora lámparas LED blancas de alta intensidad que se encienden automáticamente cuando un visitante presiona el timbre en la oscuridad.
  • Material: Panel frontal de acero inoxidable de gran robustez y alta resistencia mecánica, diseñado para soportar la intemperie y el desgaste exterior.
  • Alimentación requerida: 12V DC (1A). (Se energiza de manera óptima con la fuente RF-1A que revisamos al inicio del historial de consultas).
  • Apertura de Puerta: Cuenta con un contacto seco (relé integrado) para accionar de forma remota una cerradura eléctrica.

Esquema de Cableado (Estructura en Estrella de 4 Hilos)

Sigue estrictamente la arquitectura analógica multifilar de video de Commax, requiriendo 4 hilos independientes dedicados para cada monitor:

  1. Conexión a Monitores: En la parte posterior de la placa se ubican las regletas de terminales ordenadas por botón. Se debe tirar un cable exclusivo de 4 hilos (Audio, Video, Corriente y Tierra) desde la bornera del Botón 1 hacia el Monitor 1, un tramo independiente de 4 hilos del Botón 2 al Monitor 2, y de igual forma de manera sucesiva hasta completar las 16 propiedades.
  2. Monitores Compatibles: Es plenamente compatible con las pantallas analógicas de la línea Fine View (como las de 4.3 pulgadas CDV-43K2 o de 7 pulgadas CDV-70N2), además del citófono complementario de solo audio DP-4VHP.
  3. Alimentación General: La fuente RF-1A se conecta directamente a la placa exterior para energizar la cámara, el sistema de audio de calle y la iluminación de los 16 tarjeteros LED.
