PLACA CON UNIDAD DE AMPLIFICACION, 4 BOTONES DE LLAMADA Placa con amplificador y 4 botones, para condominios y Edificios.

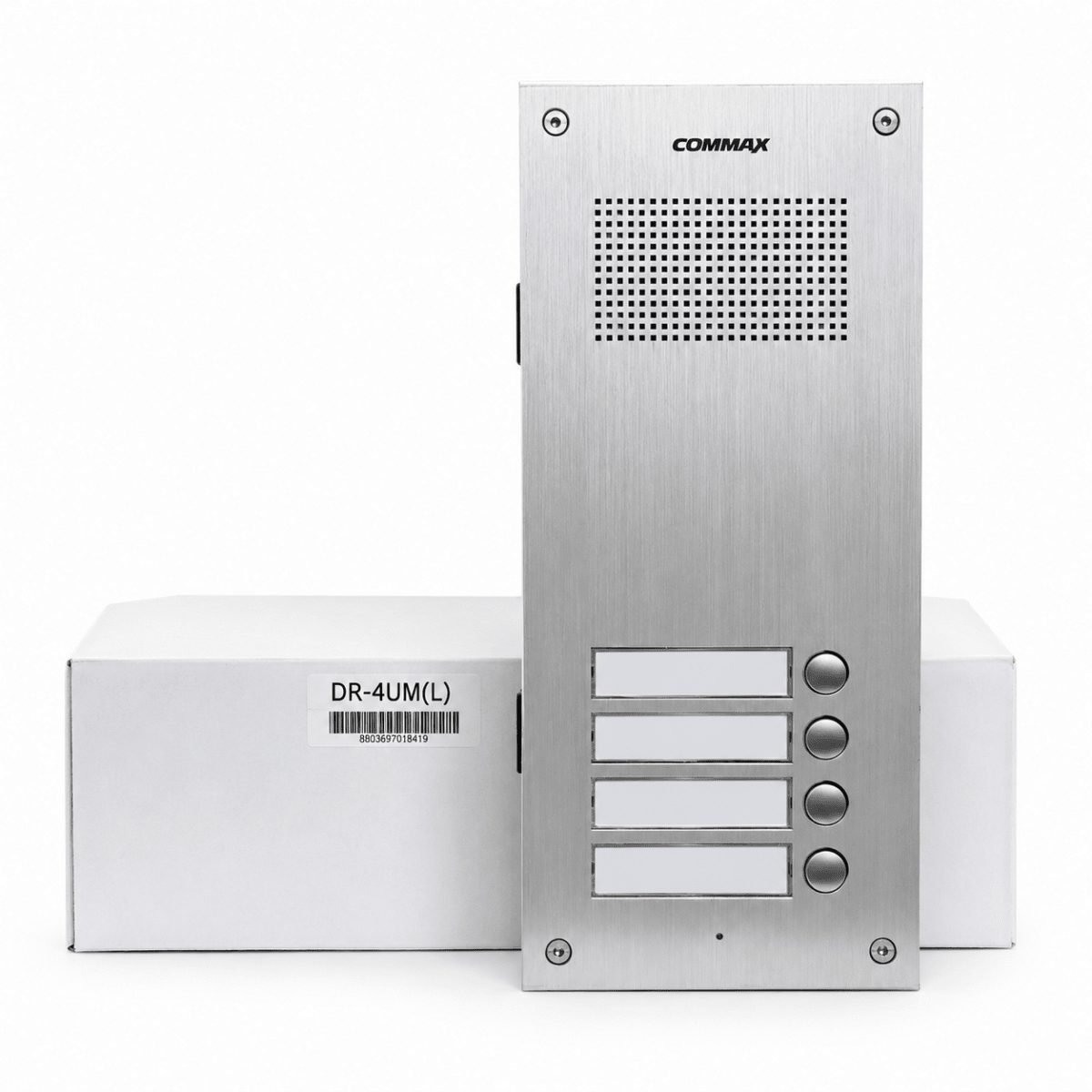

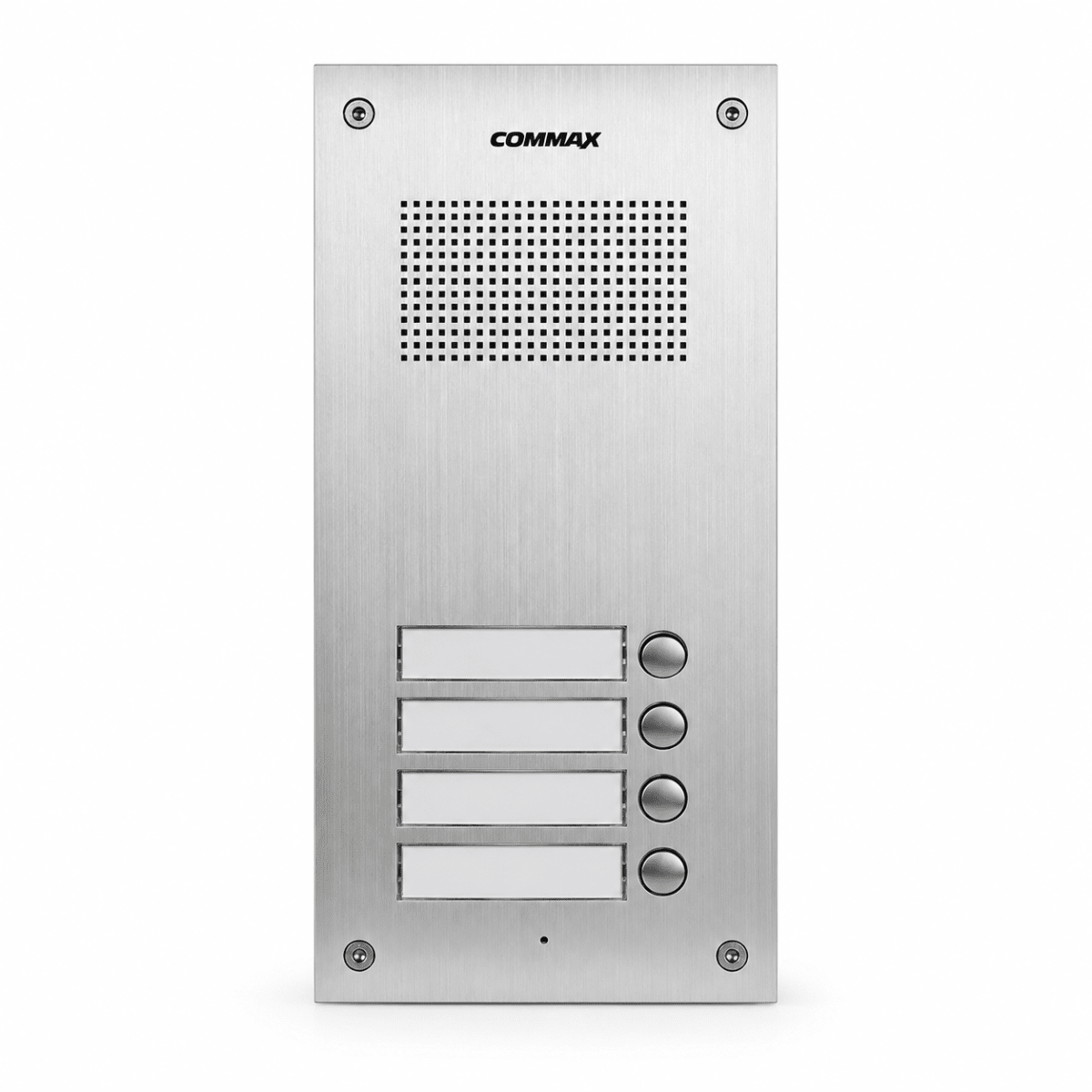

El COMMAX DR-4UML (o DR-4UM) es una placa portero multifamiliar de embutir con capacidad para 4 departamentos, oficinas o usuarios independientes. Al igual que el modelo DR-8UML que revisamos antes, esta unidad pertenece a la serie máster, lo que significa que incorpora su propia unidad de amplificación de audio para gestionar la comunicación clara entre la calle y las viviendas.

Especificaciones Técnicas

• Capacidad: 4 botones de llamado físicos individuales con tarjeteros LED retroiluminados.
• Material: Frente de aluminio anodizado de alta resistencia a la intemperie.
• Alimentación requerida: 12V DC (1A). (Perfectamente compatible con la fuente RF-1A que vimos al principio).
• Montaje: Caja de empotrar / embutir en muro.
• Dimensiones físicas: 130 mm (Ancho) x 315 mm (Alto) x 50 mm (Profundidad). (Utiliza exactamente el mismo tamaño de caja que las placas de 6, 8 o 10 botones de la misma línea, permitiendo futuras ampliaciones).

Lógica de Cableado Común

Este panel se conecta directamente con los citófonos residenciales de edificio COMMAX DP-SS mediante una estructura híbrida de cables:

1. 3 Hilos Comunes (Bus General): Recorren en paralelo todos los departamentos y se conectan a la placa:
   • Borne 1: Transmisión de Audio.
   • Borne 2: Recepción de Audio.
   • Borne 3: Tierra o Negativo común (-).
2. 1 Hilo de Timbre por Departamento: Desde las salidas numeradas traseras de la DR-4UML sale un cable independiente para cada vivienda, el cual se conecta directo al Borne 4 de su respectivo citófono DP-SS.
3. Apertura de Puerta: Cuenta con contactos secos para accionar el relé de una cerradura eléctrica.
