PLACA GRANDE CON UNIDAD DE AMPLIFICACION, 6 BOTONES DE LLAMADA Placa con amplificador y 6 botones, para condominios y Edificios

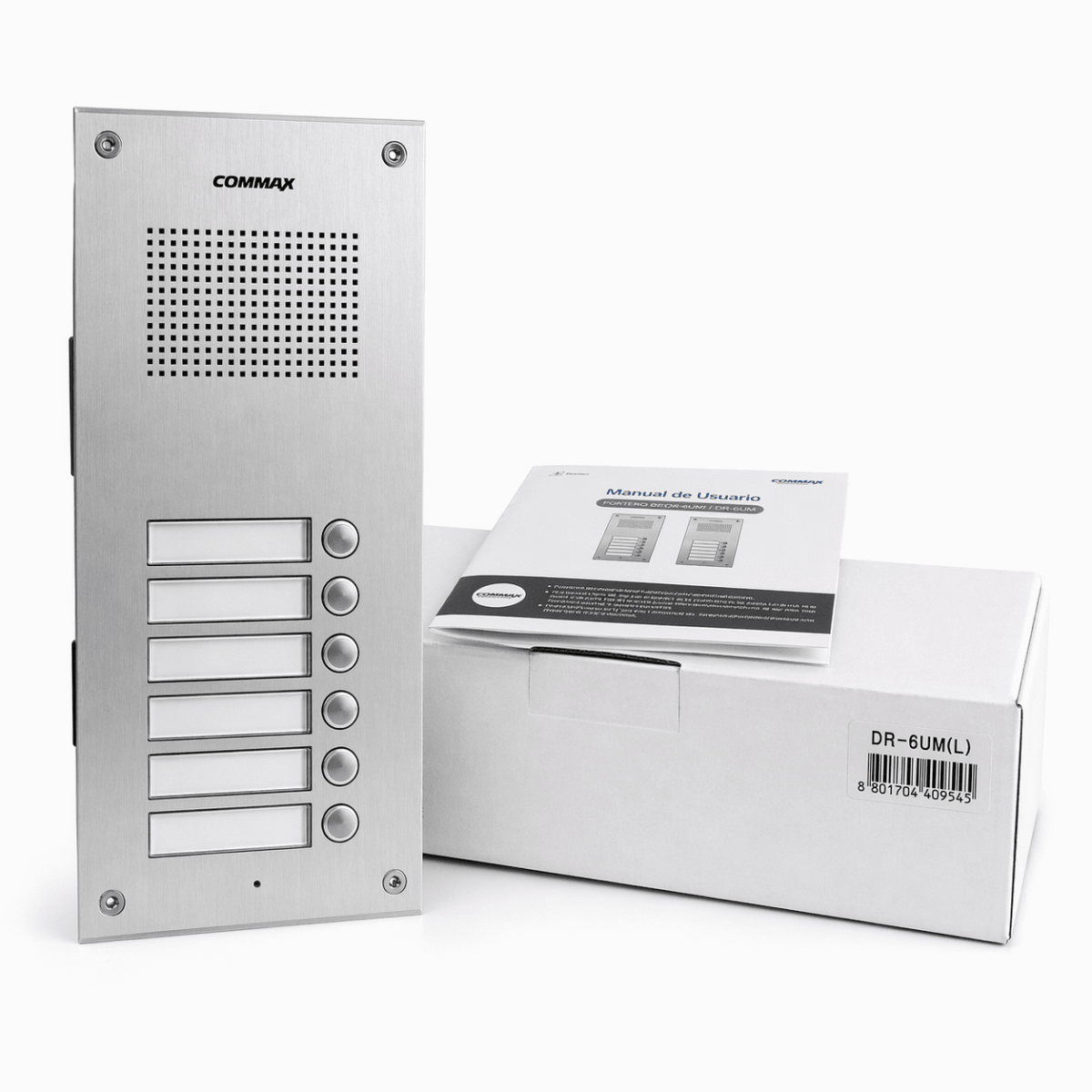

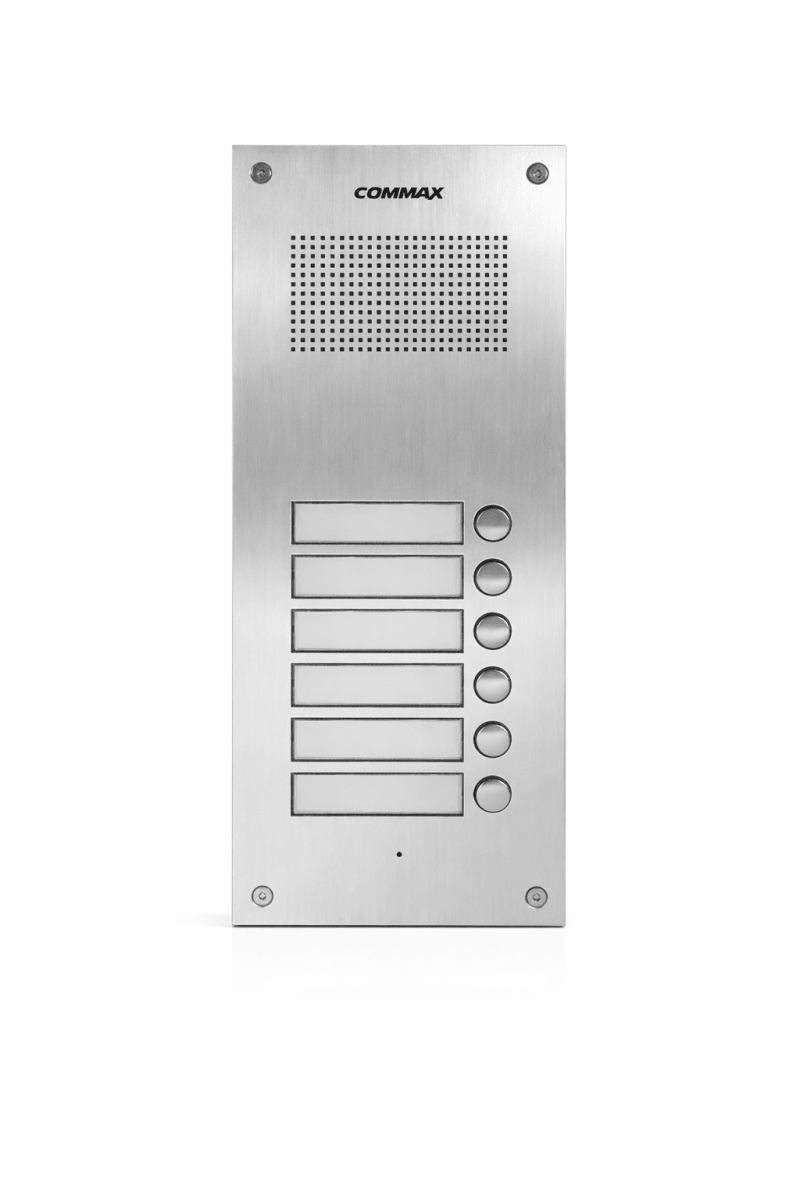

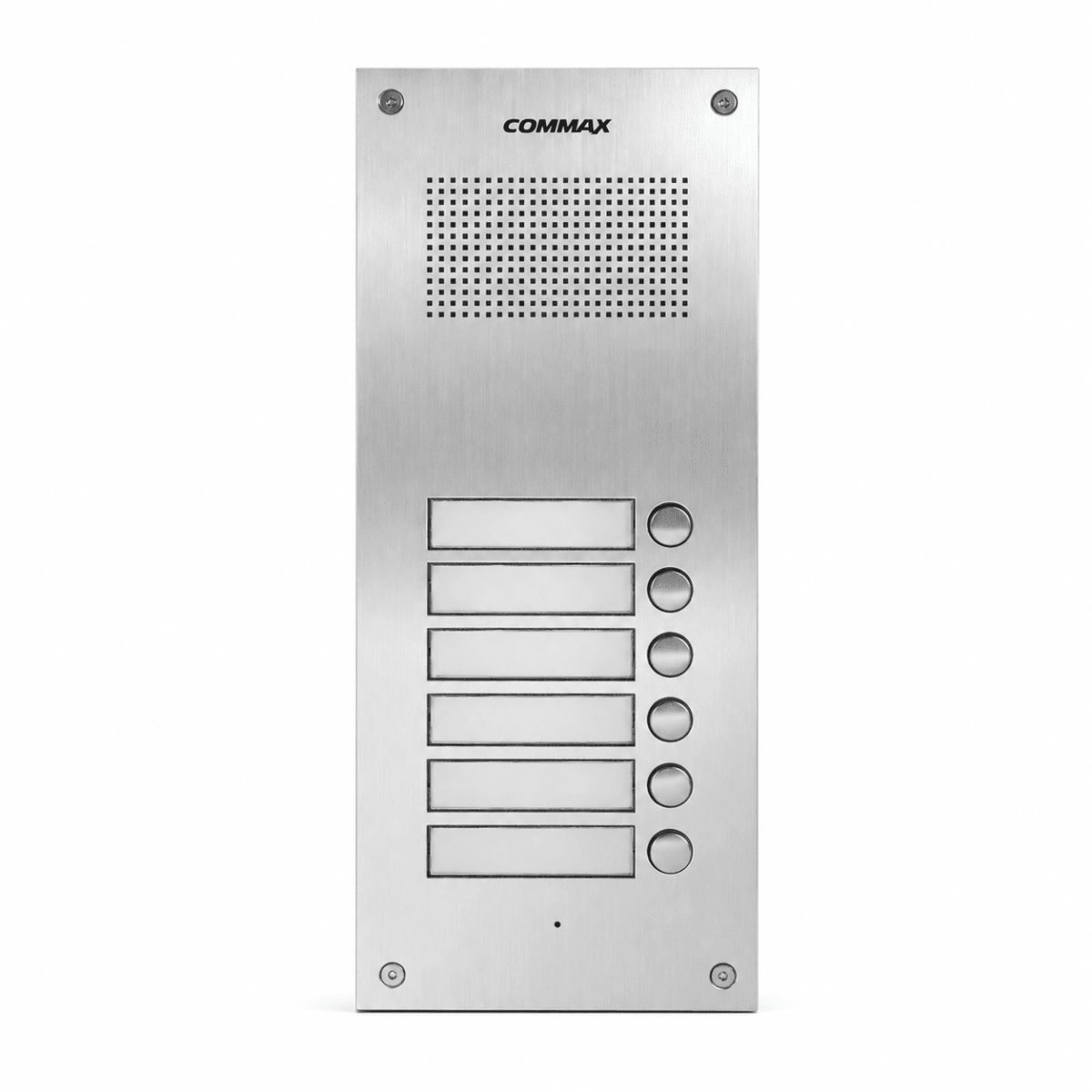

El COMMAX DR-6UML (o DR-6UM) es una placa portero multifamiliar de embutir diseñada para edificios, comunidades u oficinas que requieren centralizar la comunicación para hasta 6 departamentos o usuarios independientes. Al igual que los modelos de 4 y 8 botones de la misma línea, esta unidad pertenece a la serie máster, por lo que incorpora su propia unidad de amplificación de audio para asegurar la nitidez de la voz en la comunicación exterior-interior.

Especificaciones Técnicas

• Capacidad: 6 botones de llamado físicos e independientes con tarjeteros LED retroiluminados para nombres o números de departamento.
• Material: Panel frontal de aluminio anodizado de alta resistencia mecánica, diseñado para soportar condiciones climáticas exteriores.
• Alimentación requerida: 12V DC (1A). (Se alimenta de forma óptima con la fuente RF-1A que revisamos al inicio).
• Montaje: Caja de empotrar / embutir en muro.
• Dimensiones físicas: 130 mm (Ancho) x 315 mm (Alto) x 50 mm (Profundidad). (Mismo tamaño estandarizado de caja que toda la serie UML/USL, lo que facilita actualizaciones futuras).

Lógica de Cableado e Interconexión

Este panel funciona de manera nativa con el citófono de edificio COMMAX DP-SS. El esquema de conexionado es el estándar de la marca:

1. Bus General de 3 Hilos (Comunes): Estos 3 cables principales recorren verticalmente el edificio conectándose en paralelo a los terminales de todos los citófonos y directo a la placa:
   • Borne 1: Transmisión de Audio.
   • Borne 2: Recepción de Audio.
   • Borne 3: Tierra o Negativo común (-).
2. 1 Hilo de Timbre por Departamento: Cada uno de los 6 pulsadores de la DR-6UML tiene una salida de señal de llamada independiente en la parte posterior. Se debe tirar un cable único desde el pulsador correspondiente hasta el Borne 4 del citófono DP-SS de esa vivienda.
3. Chapa Eléctrica: Dispone de terminales de contacto seco (Normalmente Abierto) para enviar el pulso de apertura a la cerradura eléctrica a través del relé.
