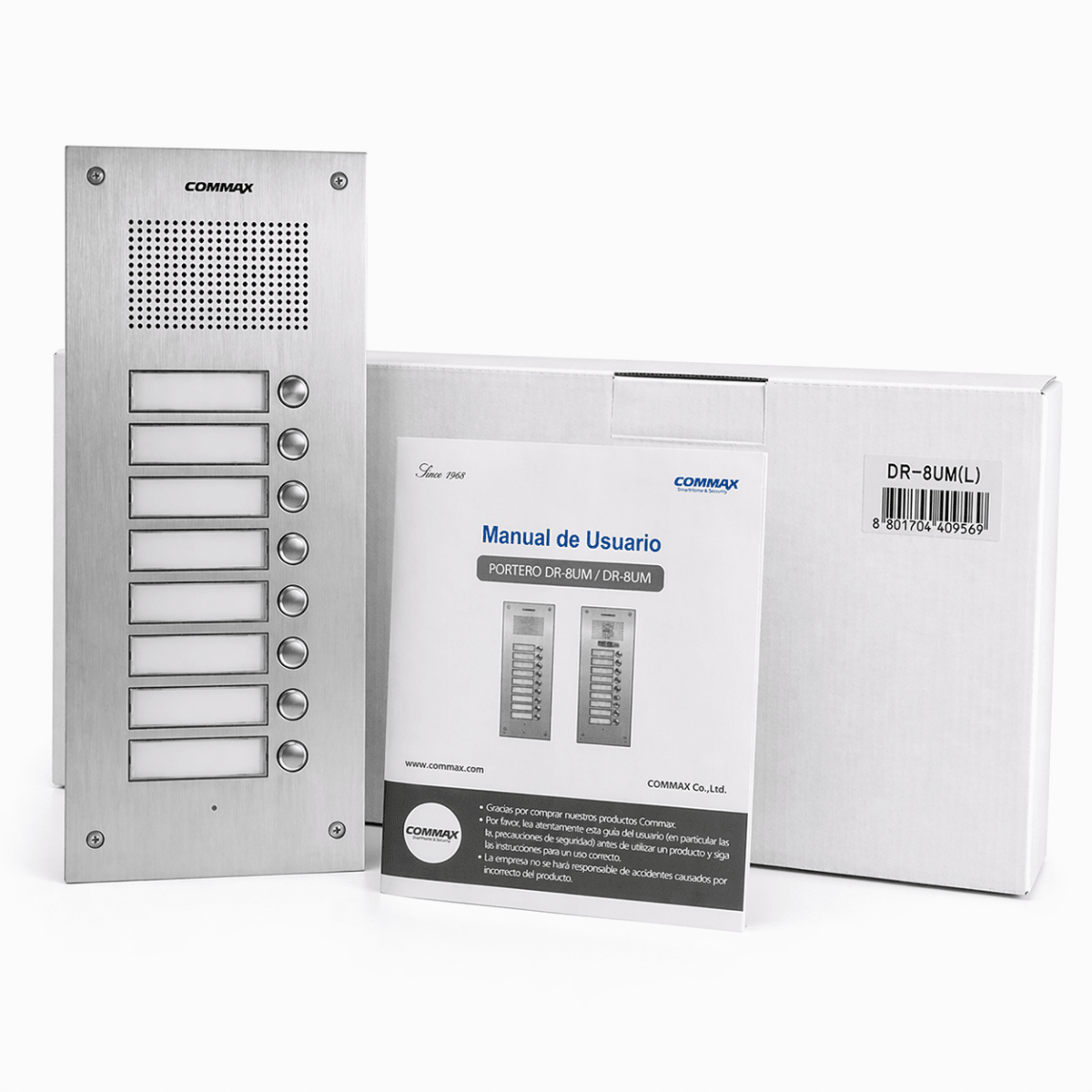

PLACA CON UNIDAD DE AMPLIFICACION, 8 BOTONES DE LLAMADA Placa portero con amplificador modelo FF0DR/8UML Commax
$ 114.000
IVA incluido

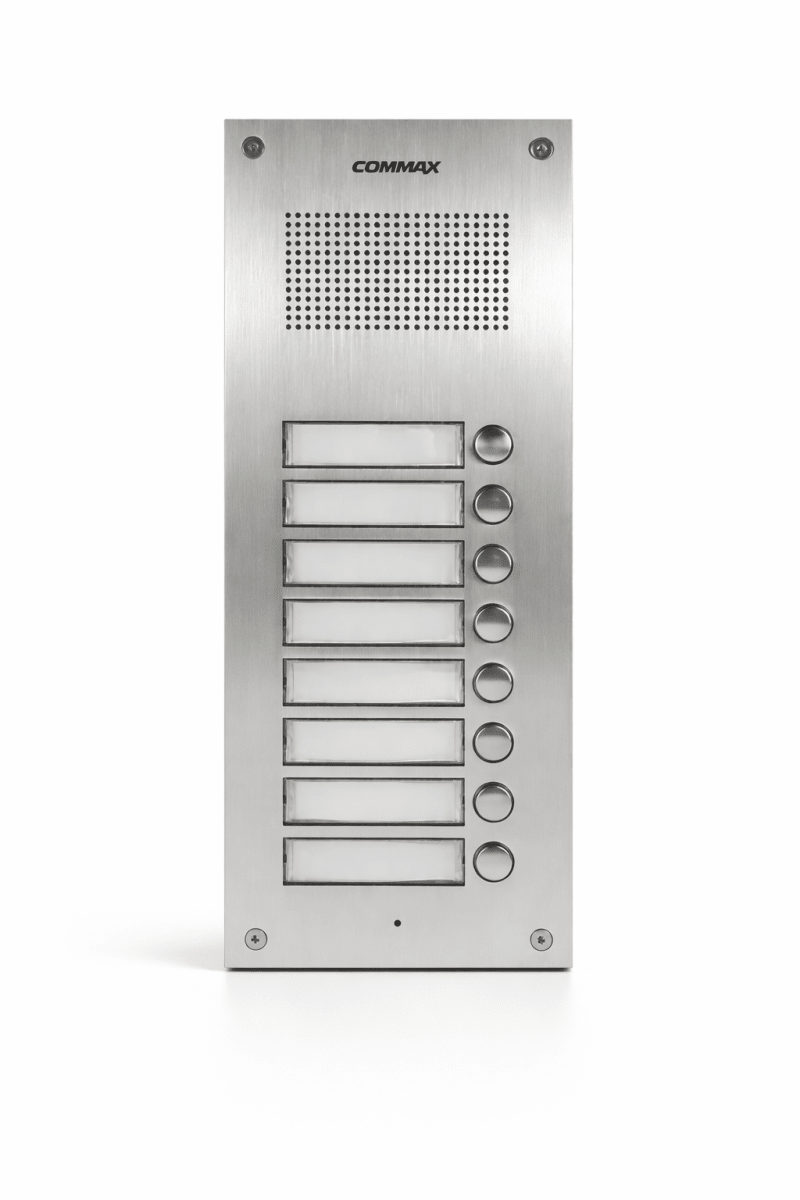

El COMMAX DR-8UML (o DR-8UM) es un frente de calle o placa portero multifamiliar de embutir diseñado para edificios, condominios u oficinas que requieren centralizar la comunicación para hasta 8 departamentos o usuarios independientes.
A diferencia de los módulos de expansión (serie USL), este modelo incorpora su propia unidad de amplificación de audio, encargándose de gestionar la fidelidad de la voz entre la calle y los interiores.
Especificaciones Técnicas
- Capacidad: 8 botones de llamado independientes con tarjeteros LED retroiluminados para nombres/números.
- Material: Panel frontal de aluminio anodizado de alta resistencia mecánica y durabilidad en exteriores.
- Alimentación requerida: 12V DC (1A). (Es aquí donde entra en juego la fuente RF-1A que consultaste al inicio de la conversación).
- Montaje: Caja de empotrar / embutir en muro.
- Dimensiones físicas: 130 mm (Ancho) x 315 mm (Alto) x 50 mm (Profundidad).
Lógica de Cableado Común con tus Equipos Anteriores
Este panel es el compañero nativo para el citófono de edificio COMMAX DP-SS. El sistema se cablea bajo una estructura híbrida (buses comunes + líneas dedicadas):
- 3 Hilos Comunes (Bus General): Se tiran 3 cables principales que recorren en paralelo todos los citófonos DP-SS del edificio y conectan directo a la placa DR-8UML:
- Borne 1 (Audio Transmisión): Conectado al pin 1 de todos los citófonos.
- Borne 2 (Audio Recepción): Conectado al pin 2 de todos los citófonos.
- Borne 3 (Tierra / Negativo): Conectado al pin 3 de todos los citófonos.
- 1 Hilo Individual por Departamento (Timbre): Desde la parte trasera de la DR-8UML, cada uno de los 8 pulsadores tiene una salida de señal independiente (retorno de llamada). Cada cable debe viajar de forma única e independiente hasta el Borne 4 del citófono DP-SS correspondiente a ese departamento.
- Cerradura / Chapa Eléctrica: El frente cuenta con 2 bornes de contacto seco dedicados para activar el relé de apertura.
