KIT INTERCOMUNICADOR COMMAX CM800/CM801

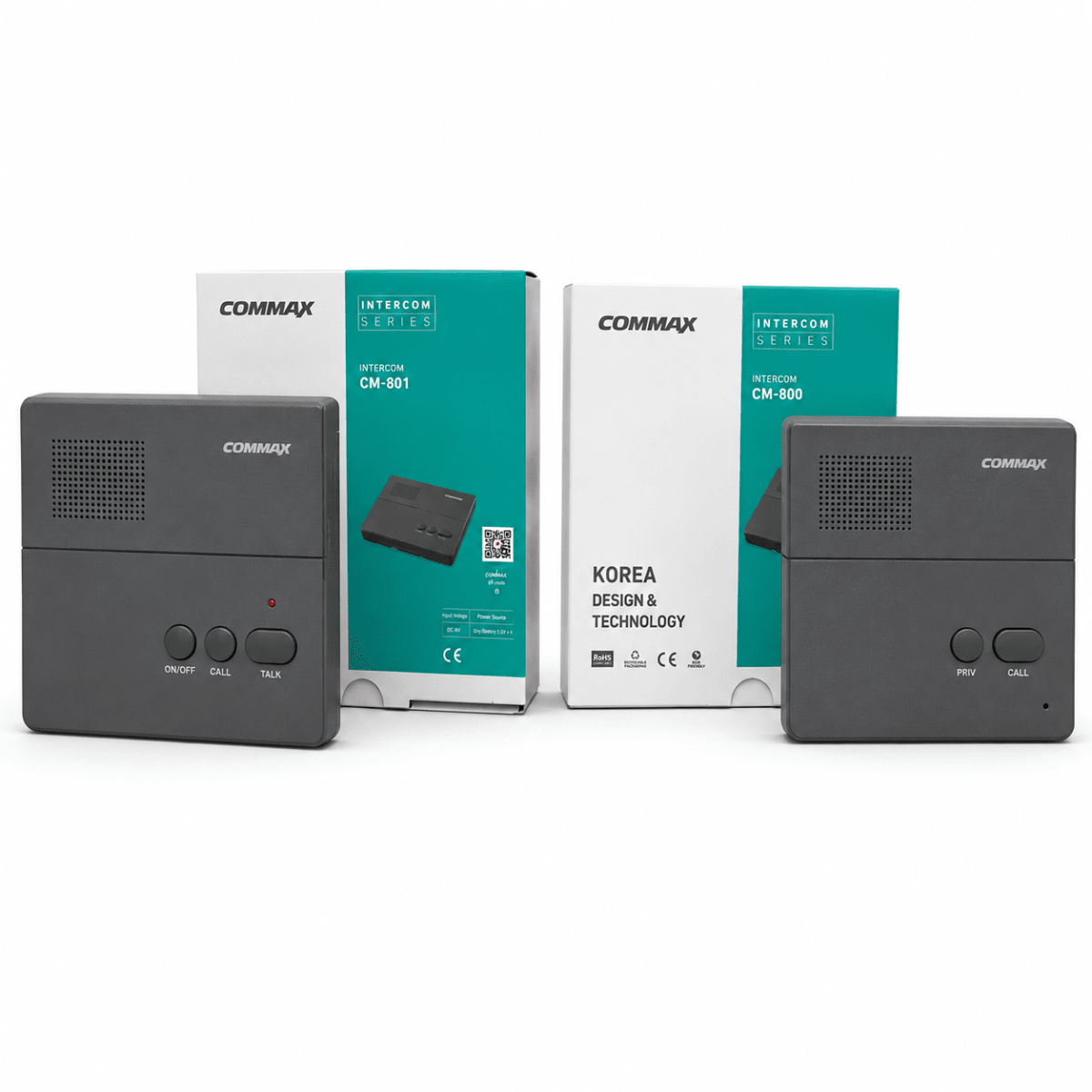

El sistema COMMAX CM-801 (Estación Principal) y COMMAX CM-800 (Estación Secundaria o Esclava) es un kit de intercomunicación de audio manos libres diseñado para una comunicación bidireccional sencilla en oficinas, bodegas, porterías o residencias.

Especificaciones Técnicas

• Alimentación: 12 V CC / 200 mA (Se conecta únicamente a la estación principal CM-801).
• Cableado: Sistema de 2 hilos (sin polaridad) entre ambas estaciones.
• Distancia Máxima: Hasta 300 metros usando cable de cobre de 0.65 mm o 0.75 mm.
• Tipo de Audio: Comunicación Half-Duplex (se presiona para hablar, se suelta para escuchar desde la matriz).

• Terminal 1 (CM-801): Conectar al Terminal 1 de la estación esclava CM-800.
• Terminal 2 (CM-801): Conectar al Terminal 2 de la estación esclava CM-800.
  • Nota: La conexión entre el intercomunicador CM-801 y CM-800 no tiene polaridad.
• Terminal 3 (CM-801): Conectar al polo Positivo (+) de la fuente de poder de 12 V.
• Terminal 4 (CM-801): Conectar al polo Negativo (-) de la fuente de poder de 12 V.

Modo de Operación

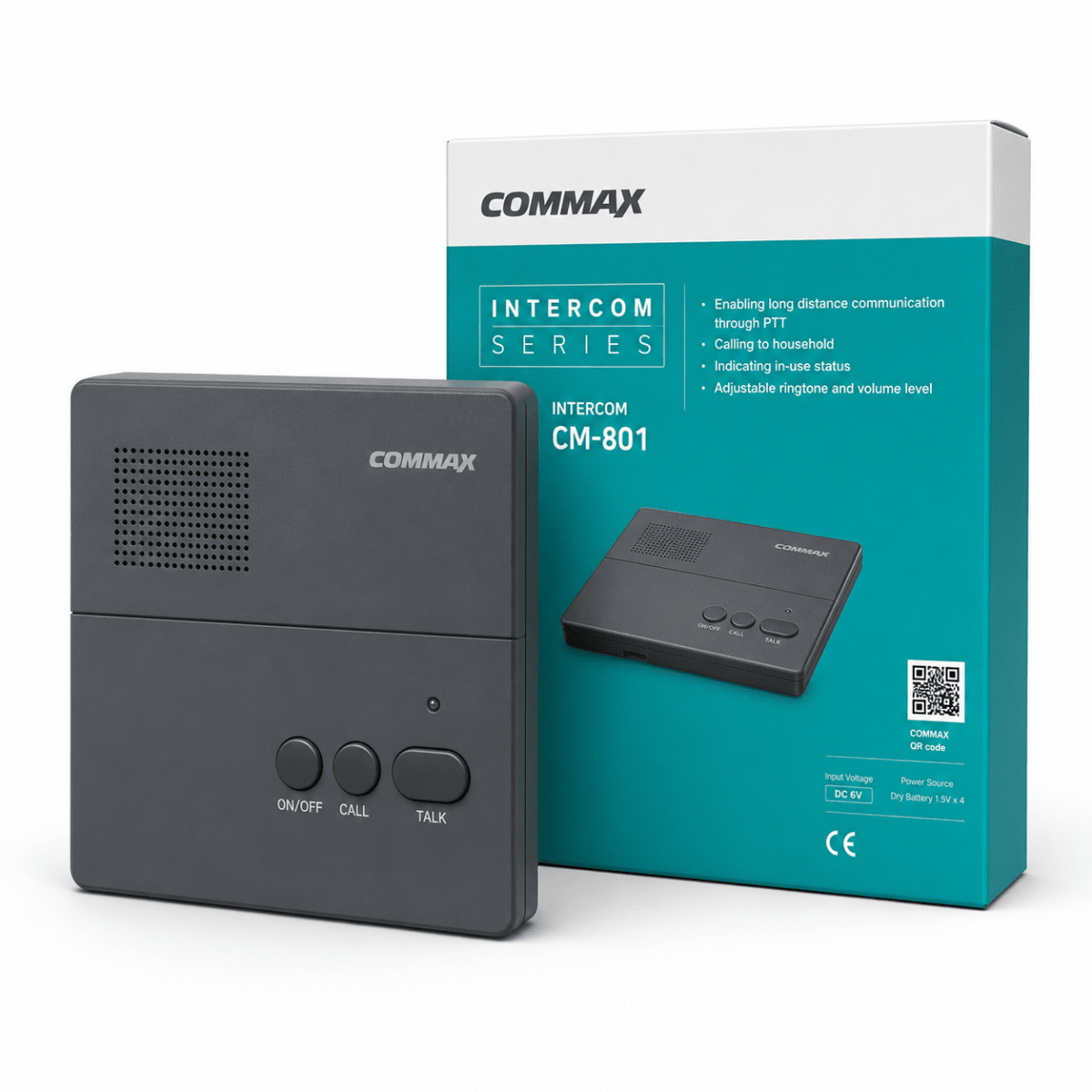

Desde la Estación Principal (CM-801) [1, 2]

• Encendido: Presiona el botón ON/OFF.
• Llamar al esclavo: Presiona el botón CALL para emitir un tono de timbre en la estación CM-800.
• Hablar: Mantén presionado el botón TALK mientras hablas.
• Escuchar: Suelta el botón TALK para escuchar la respuesta.
• Apagar: Vuelve a presionar ON/OFF al finalizar la conversación para liberar la línea.

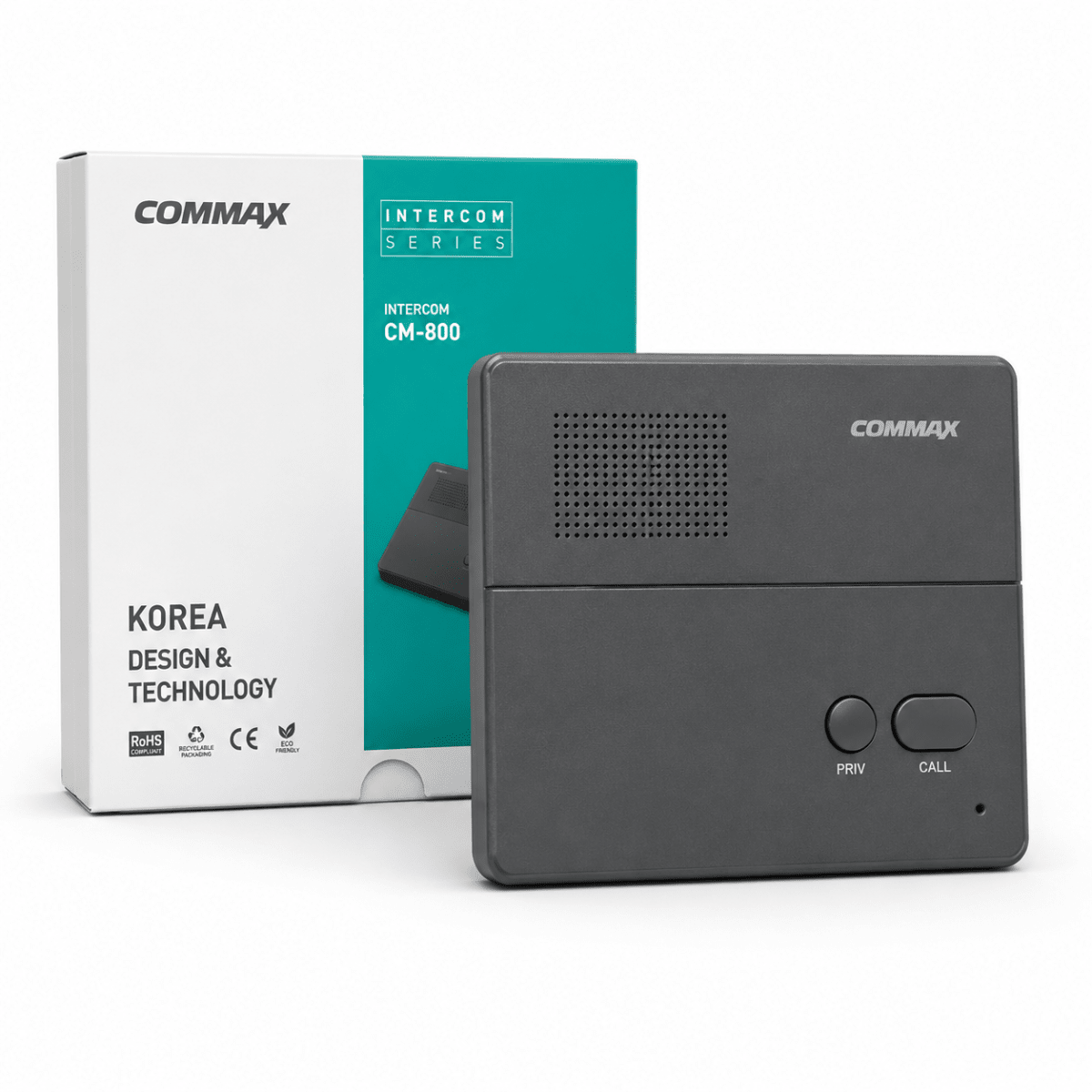

Desde la Estación Secundaria / Esclava (CM-800)

• Llamar al maestro: Presiona el botón CALL para timbrar en la estación principal.
• Responder: No requiere presionar ningún botón; es completamente manos libres (solo habla y escucha directamente).
• Modo Privacidad (PRIV): Si presionas el botón PRIV, bloquearás la transmisión de audio hacia la estación principal para que no puedan escuchar lo que pasa en tu habitación, aunque de igual forma podrás recibir timbrados de llamada
