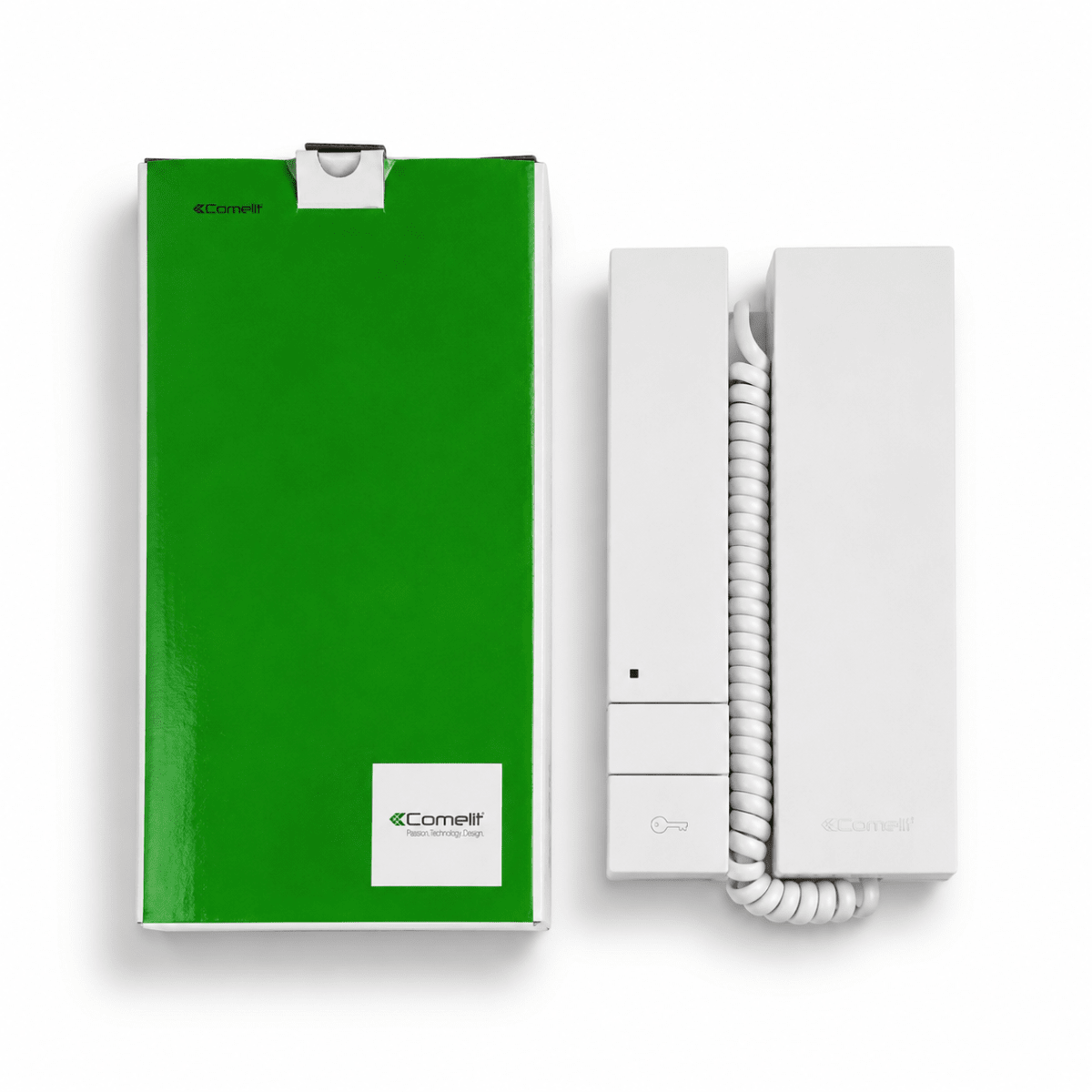

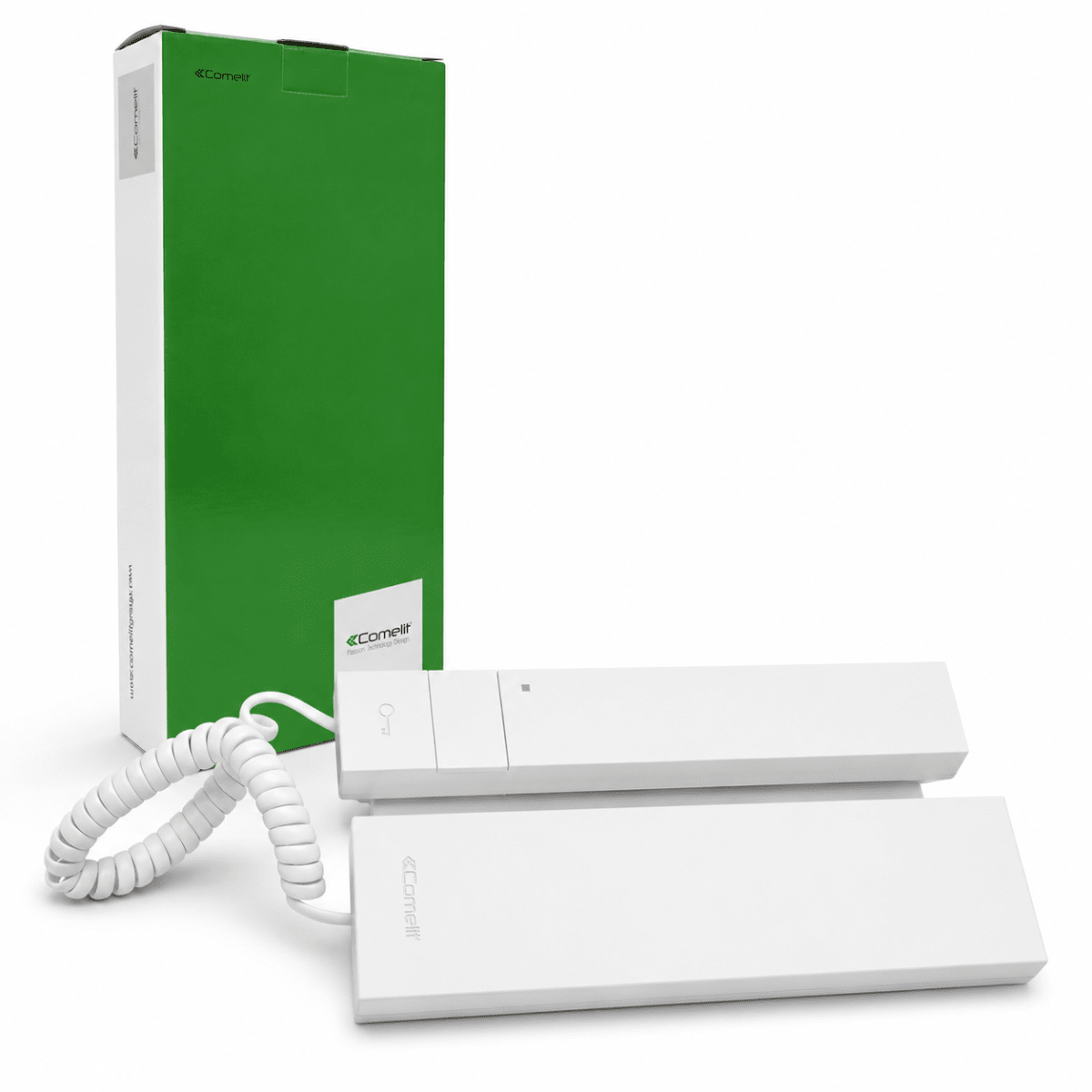

CITOFONO COMELIT 2708W/A/Y

COMELIT 2708W (también comercializado como 2708W/A) es un citófono de audio de la serie MINI diseñado para operar con el sistema de dos hilos Simplebus 1 de Comelit. Su uso es común en edificios residenciales y de oficinas comerciales gracias a su diseño compacto y minimalista.

Características técnicas principales:

• Sistema de dos hilos: Se conecta a la línea de bus utilizando únicamente dos hilos (bornes L L).
• Dos pulsadores físicos:
  • Un botón dedicado para el abrepuertas (llave).
  • Un botón auxiliar P1 configurable (para llamar a conserjería o activar un actuador genérico).
• Regulación de volumen y Privacidad: Cuenta con un selector lateral de 3 posiciones para ajustar el volumen del timbre (Alto, Medio) o activar el Modo Privacidad (Silencio), el cual apaga el timbre y se indica visualmente mediante una pestaña roja.
• Entrada de timbre de planta: Posee bornes dedicados (CFP CFP) para conectar directamente el botón del timbre exterior de la puerta de tu departamento.
• Codificación por DIP-switch: Utiliza un bloque interno de 8 interruptores (DIP-switches) para asignar el número o código de llamada asignado a la vivienda.
• Sujeción magnética: La base y el auricular incorporan imanes invisibles para asegurar que el teléfono quede colgado correctamente de forma sencilla.

Esquema básico de conexión (Bornes internos)

Al abrir el citófono, encontrarás la regleta de conexiones principales:

Configuración del botón P1 (Puente JP1)

En la placa electrónica verás un puente de conexión (jumper) etiquetado como JP1:

• Posición A: El botón P1 funciona como actuador genérico (por ejemplo, encender la luz del pasillo o abrir una segunda puerta).
• Posición C: El botón P1 realiza una llamada a la central de conserjería
