CENTRAL DE CITOFONIA AIPHONE TC-20M AIPHONE TC-20M

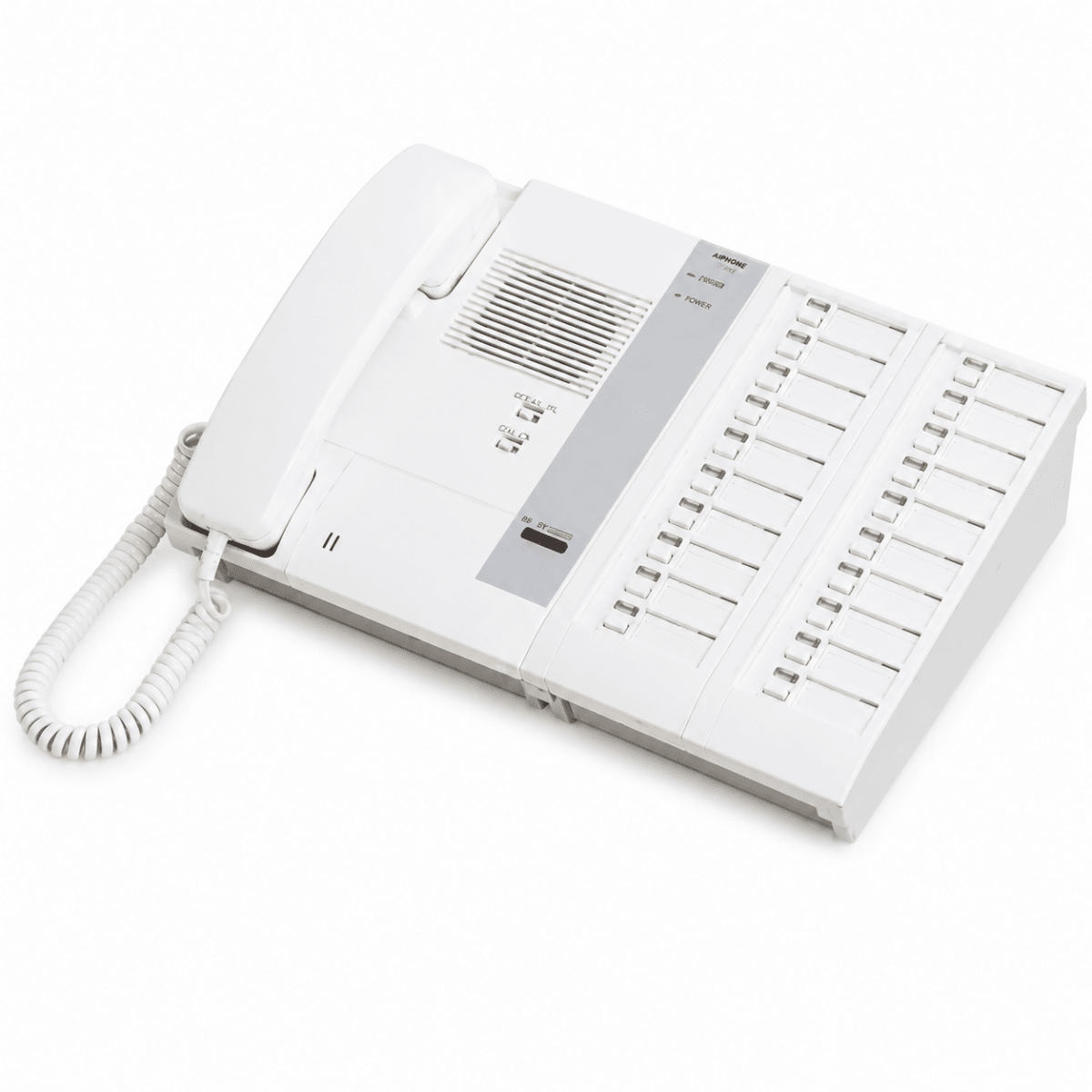

La Aiphone TC-20M es una central telefónica maestra analógica de intercomunicación interna. Está diseñada específicamente para entornos comerciales avanzados que requieren comunicación privada y de alta resistencia física. Al igual que el modelo de 10 canales, opera como un sistema de intercomunicación cerrado por auricular (Full-Duplex).

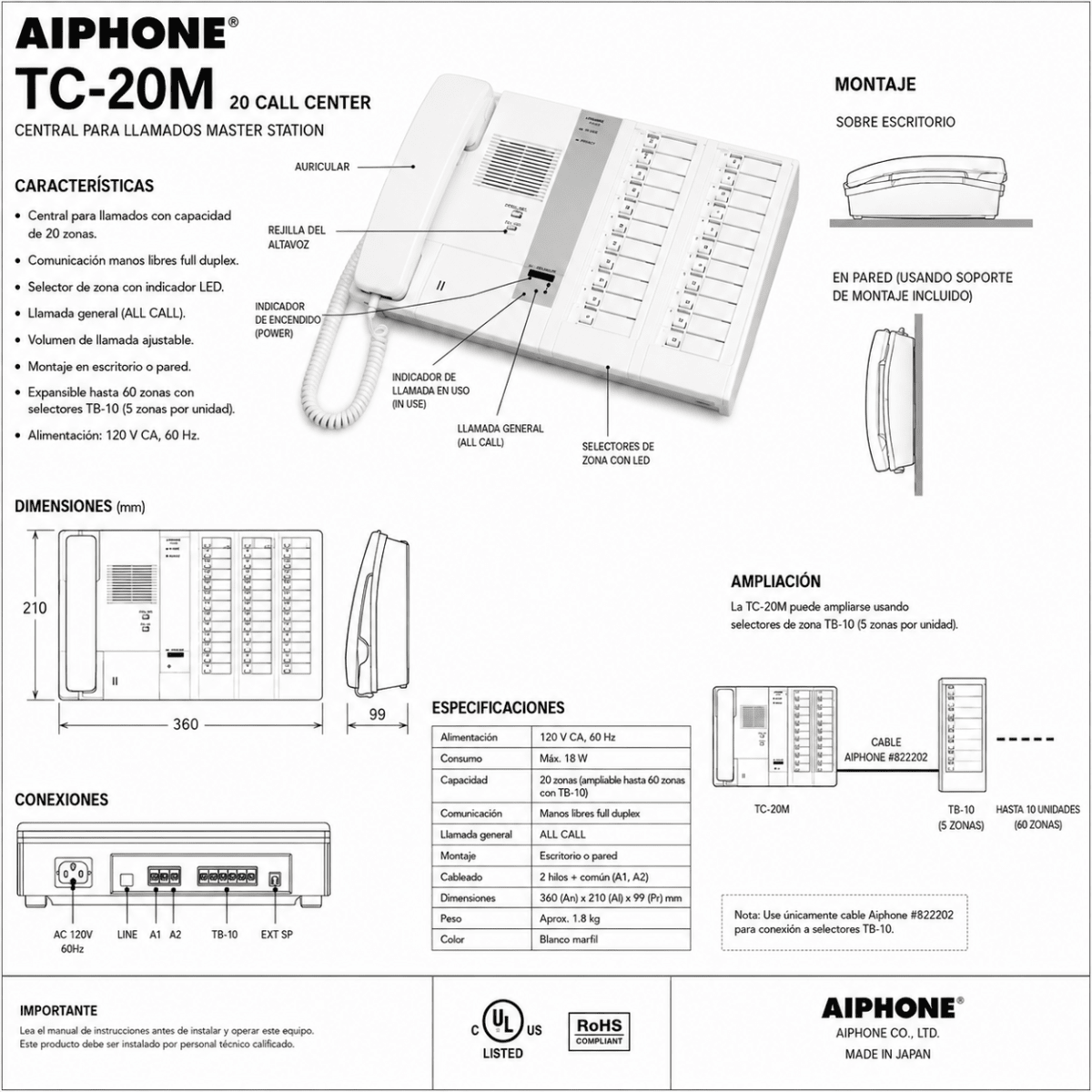

Ficha Técnica y Capacidades
- Capacidad Base: Administra de forma directa hasta 20 subestaciones (teléfonos secundarios modelo TB-SE) o frentes de calle de audio.
- Interfaz de Control: Posee dos bancos verticales de interruptores selectores con espacio para tarjetas de directorio (canales del 1 al 10 en el primer banco y del 11 al 20 en el segundo).
- Señalización Completa: Las llamadas entrantes de las subestaciones activan un tono de trémolo intermitente y encienden un indicador LED rojo dedicado en el canal correspondiente. El LED permanece encendido hasta que se atiende la llamada.
- Botón Transfer: Permite a la consola maestra transferir la comunicación para que dos subestaciones TB-SE hablen entre sí.
- Alimentación: Funciona con 18V DC (350mA) mediante fuentes como la PS-1820S, o con transformadores de 15-16V AC (750mA). Consumo máximo de 6W.
Requisitos de Cableado y Distancias Máximas
El sistema requiere conexiones en estrella independientes hacia cada periférico:
1.- Hacia Subestaciones (TC-20M a TB-SE): Requiere 2 conductores paralelos apantallados por cada unidad (ej. cable Aiphone #822202).
A) Distancia con calibre 22 AWG (0.65 mm): Hasta 400 metros (1,300 pies).
B) Distancia con calibre 18 AWG (1.0 mm): Hasta 900 metros (2,950 pies).
Hacia Adaptadores de Puerta (TB-AD1 / TB-AD10): Requiere cableado de 5 conductores para adaptadores individuales o hasta 14 conductores para el módulo de 10 puertas. La distancia máxima al adaptador es de 65 metros (22 AWG) o 150 metros (18 AWG)
Configuración Multimaestro y Expansión
La serie TC-M destaca por su flexibilidad en instalaciones medianas y grandes:
