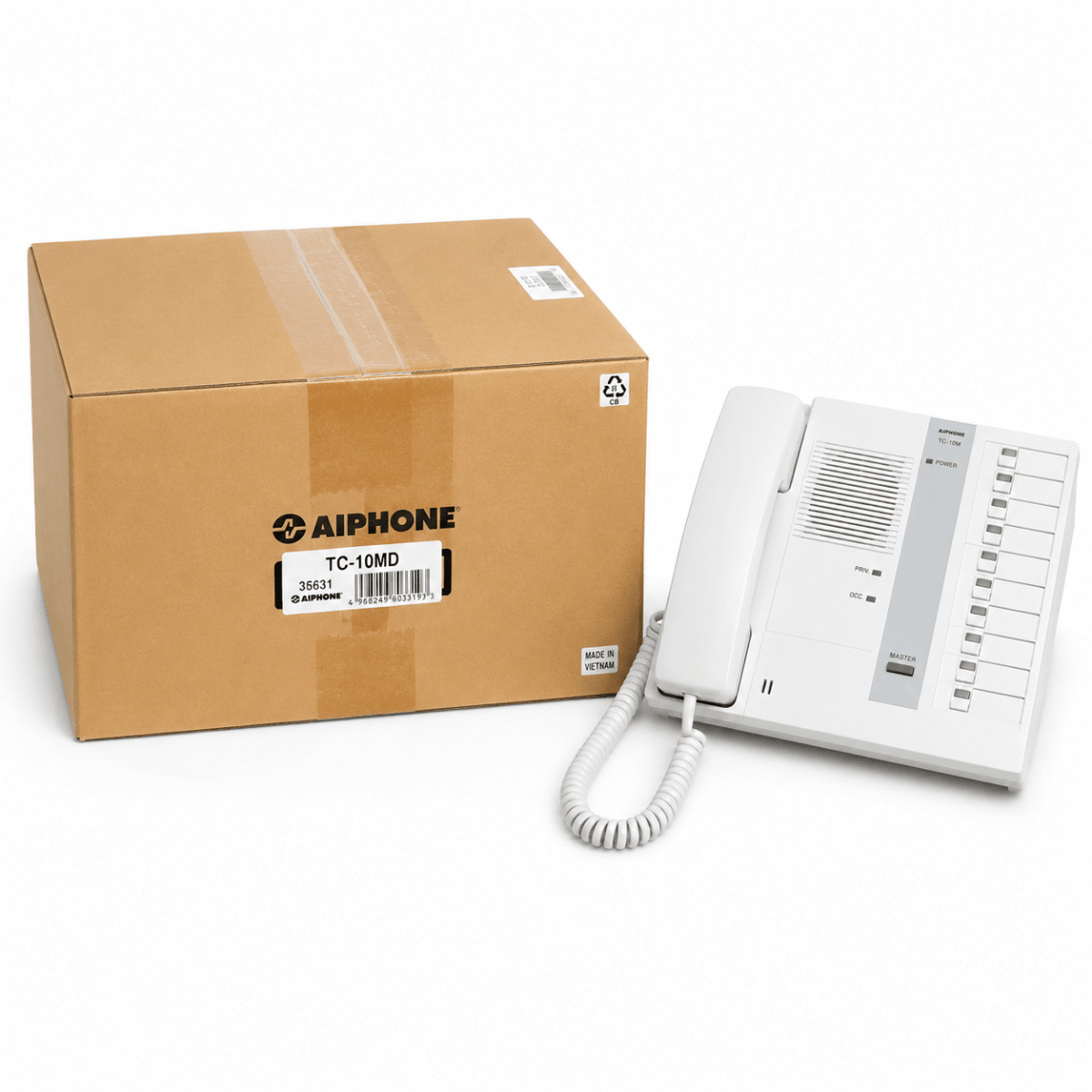

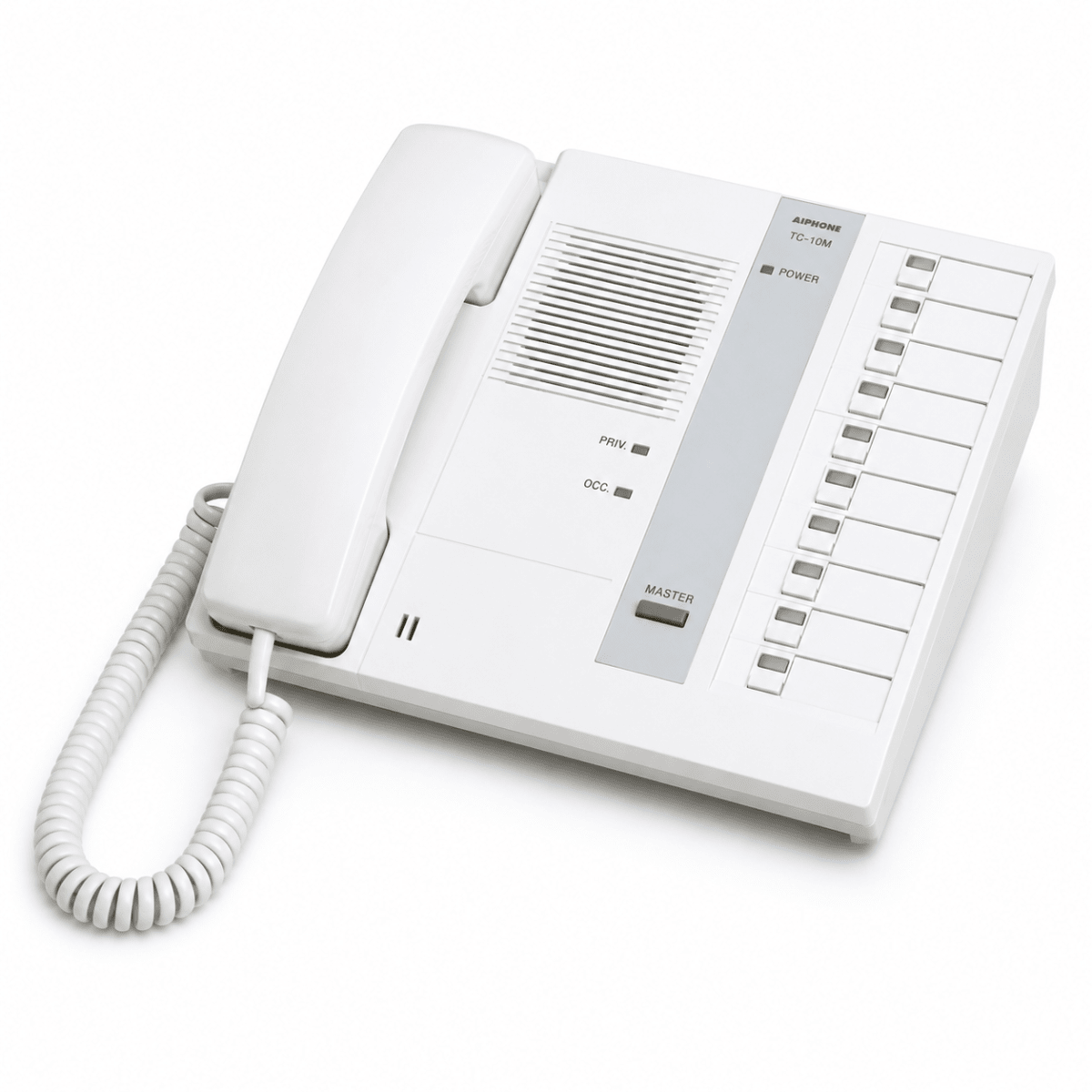

CENTRAL DE CITOFONIA AIPHONE TC-10M AIPHONE TC-10M
La Aiphone TC-10M es una consola maestra analógica para sistemas de intercomunicación interna de alta resistencia. Aunque su nombre incluye términos similares a las redes telefónicas de voz ("Call Center Master"), opera como un sistema cerrado de intercomunicación (intercom) full-duplex basado en auriculares privados.

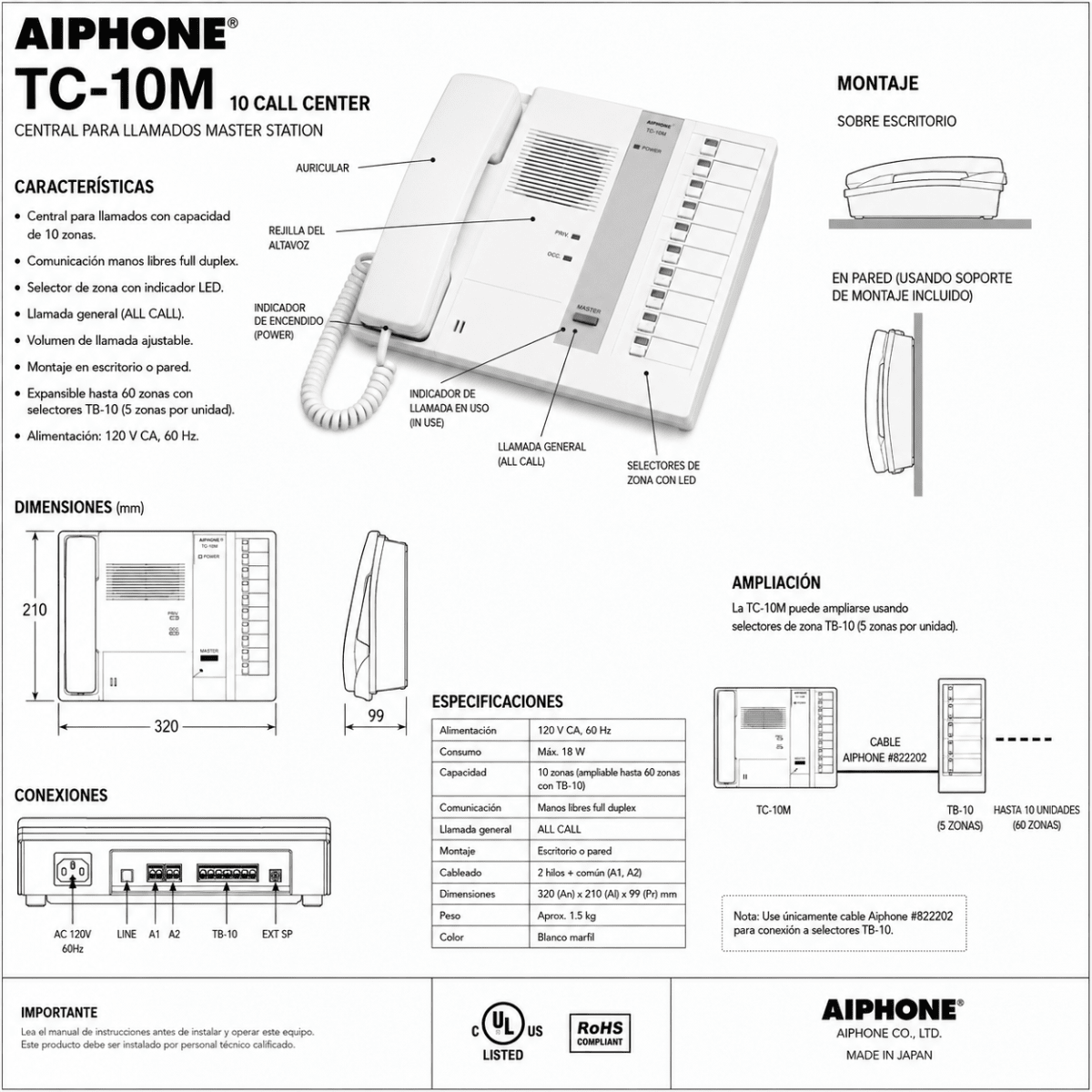

Ficha Técnica y Capacidades
- Capacidad Base: Administra hasta 10 subestaciones (modelos TB-SE) o frentes de calle (series IE/IF) de forma directa.
- Tipo de Comunicación: Comunicación privada simultánea mediante auricular (Full-Duplex).
- Alertas Visuales y Sonoras: Al recibir una llamada de una subestación, la consola maestra activa un tono de trémolo intermitente y enciende un indicador LED rojo dedicado a esa estación.
- Alimentación Eléctrica: Requiere una fuente de poder externa de 18V DC (350mA) o transformador de 15-16V AC (750mA). Consumo máximo de 6W (3W en espera).
- Montaje: Diseño de sobremesa o anclaje a la pared.
Requisitos de Cableado y Distancias Máximas
El sistema requiere conexiones físicas independientes hacia cada punto periférico utilizando topología de estrella: []
- Conexión a Subestaciones (TC-10M hacia TB-SE): Utiliza 2 conductores paralelos apantallados por cada subestación.
- Distancia con calibre 22 AWG (0.65 mm): Hasta 400 metros.
- Distancia con calibre 18 AWG (1.0 mm): Hasta 900 metros.
- Conexión a Adaptadores de Puerta (TB-AD1 / TB-AD10): Requiere un cableado de 5 conductores hacia el adaptador individual (TB-AD1) o un bus de hasta 14 conductores para el adaptador multifrente (TB-AD10). La distancia máxima al adaptador es de 65 metros (22 AWG) o 150 metros (18 AWG). [1, 3, 4, 5].
Expansión del Sistema
Aunque la consola nativa maneja 10 líneas, el ecosistema TC-M permite escalabilidad: [1, 2].
Selectores adicionales: Añadiendo los módulos de expansión mecánicos TC-20G (20 llamadas) o TC-40G (40 llamadas), el sistema puede escalar para controlar hasta un máximo de 60 estaciones desde la consola maestra
